Schnell

Bohren und Hinterschneiden in nur einem Arbeitsgang. Die Bohrzeit in Keramik beträgt weniger als 5 Sekunden.

Einfach

Für die sichere Befestigung sind nur zwei Teile erforderlich: Ankerhülse und Schraube.

Sicher

Unser System kontrolliert sich selbst: Nur in einem korrekten Bohrloch kann ein KEIL Hinterschnittanker montiert werden.

Widerstandsfähig.

Unser Hinterschnittanker wird aus rostfreiem Edelstahl gefertigt.

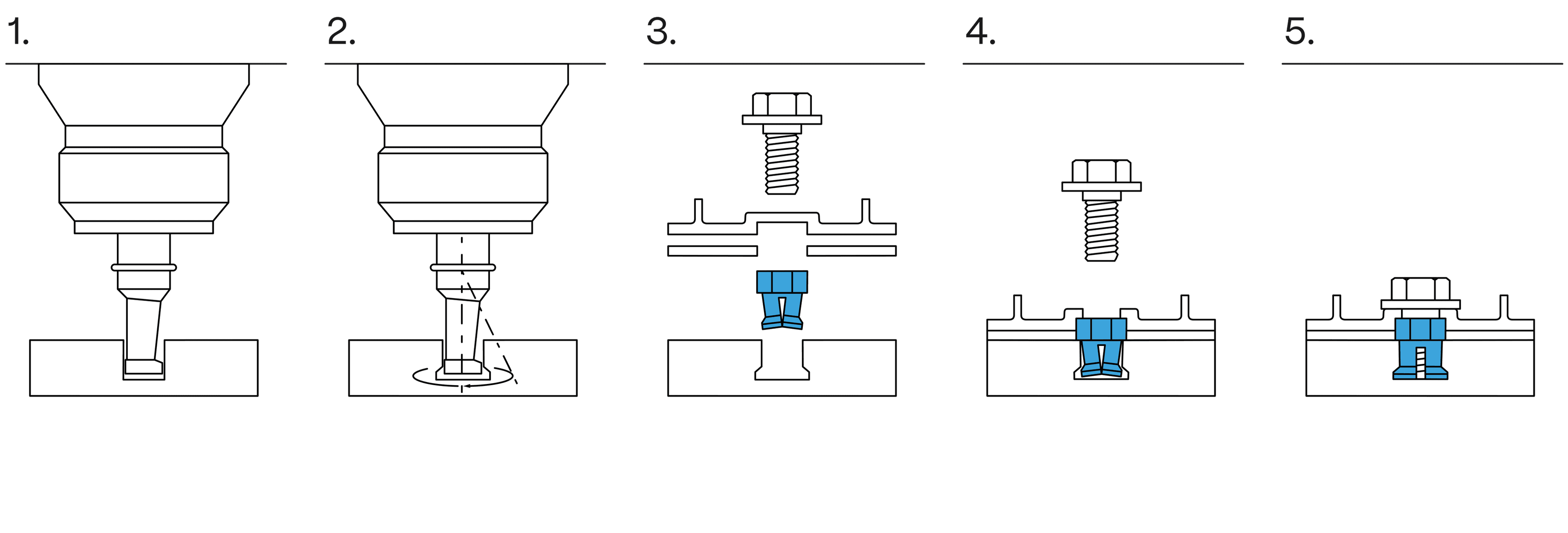

Die KEIL Hinterschnittbohrung

Sie bohren in einem Arbeitsgang mit nur einem Werkzeug zylindrisch und hinterschneiden anschließend konisch. Den KEIL Hinterschnittanker stecken Sie zur Montage in das Bohrloch und setzen ihn mittels einer Schraube formschlüssig.

Das wegkontrollierte Setzen des Ankers erfolgt mit dem abgestimmten KEIL System: Anker, Plattenhalter und KEIL Sperrzahnschraube mit integrierter Schraubensicherung.

Der Hinterschnittanker

Der KEIL Hinterschnittanker für die verdeckte Befestigung von dünnwandigen Platten wird aus rostfreiem Edelstahl gefertigt. Seine, auf das KEIL Hinterschnittbohrloch abgestimmte Geometrie, gewährleistet die spreizdruckfreie Befestigung in allen gängigen Plattenmaterialien ab 6 mm Plattendicke.

Je nach Plattendicke oder erforderlicher Tragkraft stehen unterschiedliche Setztiefen (hs) zur Verfügung. Dabei ist der KEIL Hinterschnittanker so ausgelegt, dass er mehr hält als das Plattenmaterial. Wesentliche Vorteile bietet der KEIL Hinterschnittanker durch seine hohe Montagesicherheit. Das wegkontrollierte Setzen des Ankers erfolgt bei allen Plattendicken schnell, einfach und sicher als optimale Montage mit dem abgestimmten KEIL System: Anker, Plattenhalter und KEIL Sperrzahnschraube mit integrierter Schraubensicherung. Nur zwei Teile (Ankerhülse und Schraube) sind für die sichere Befestigung erforderlich. Weitere Einschraubteile für den KEIL Hinterschnittanker ermöglichen Ihre individuelle Anschlussvariante, wie z. B.:

Anschluss an Unterkonstruktionen
Anschluss an Kassetten-Konstruktionen
Befestigung von Laibungsplatten mit Innenwinkeln
direkte Befestigung in der Wand mittels Gabel- oder Steckanker
Befestigung von Waschtischen, Arbeitsplatten, Möbeln, Grabmaleinfassungen oder Natursteinheizungen

Die KEIL Systeme

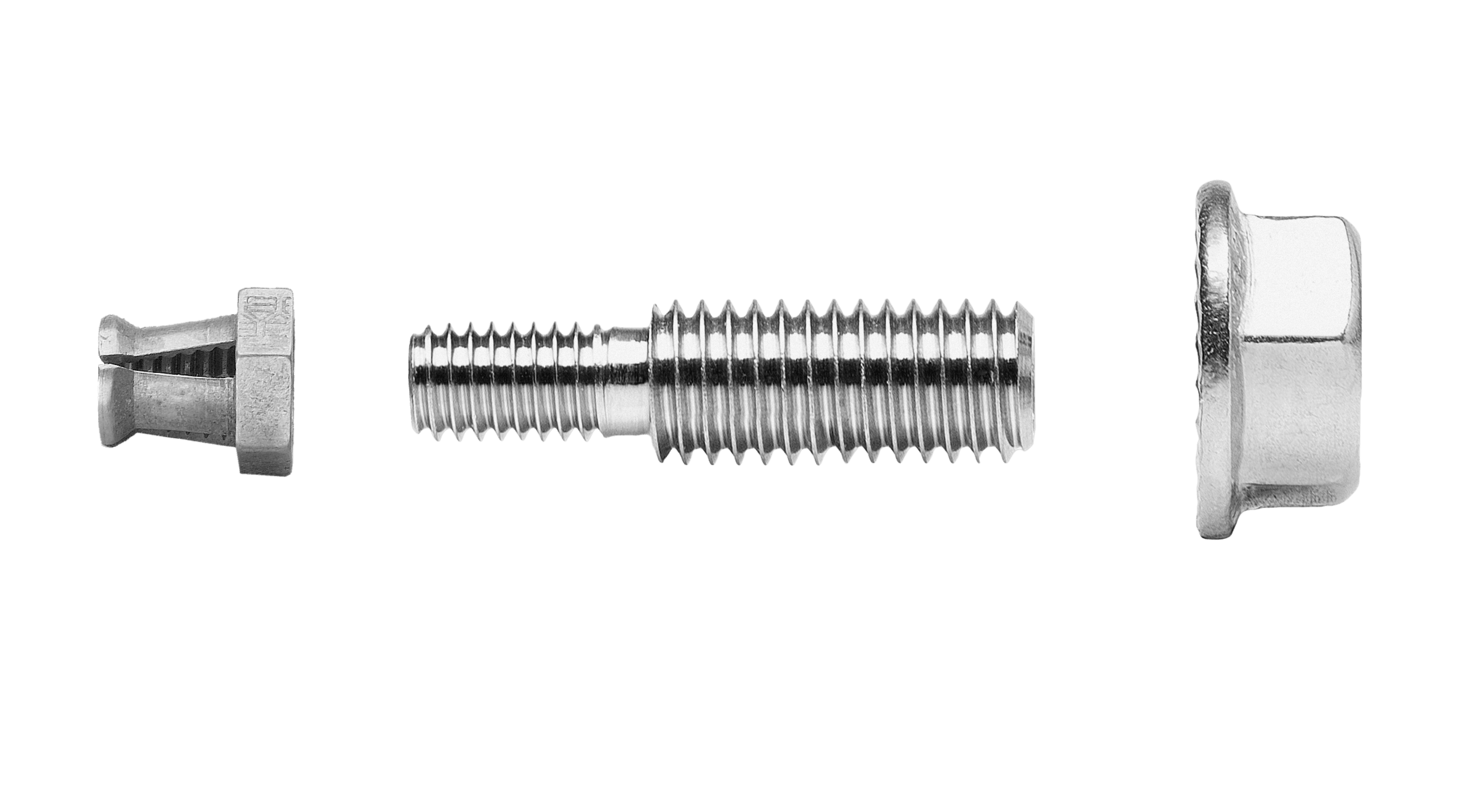

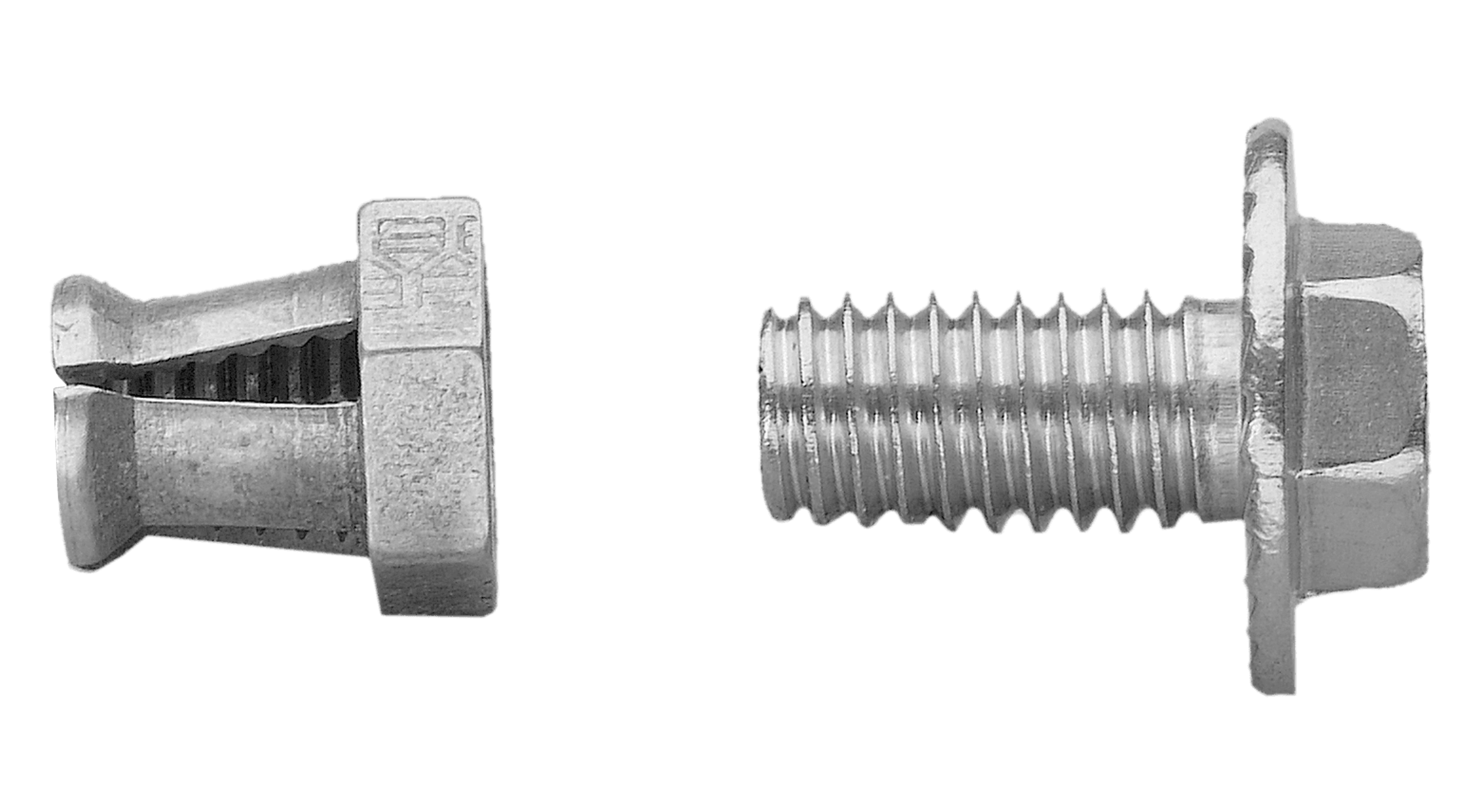

Ankerhülse und Sechskantschraube mit Sperrverzahnung aus Edelstahl Rostfrei in Qualität A4

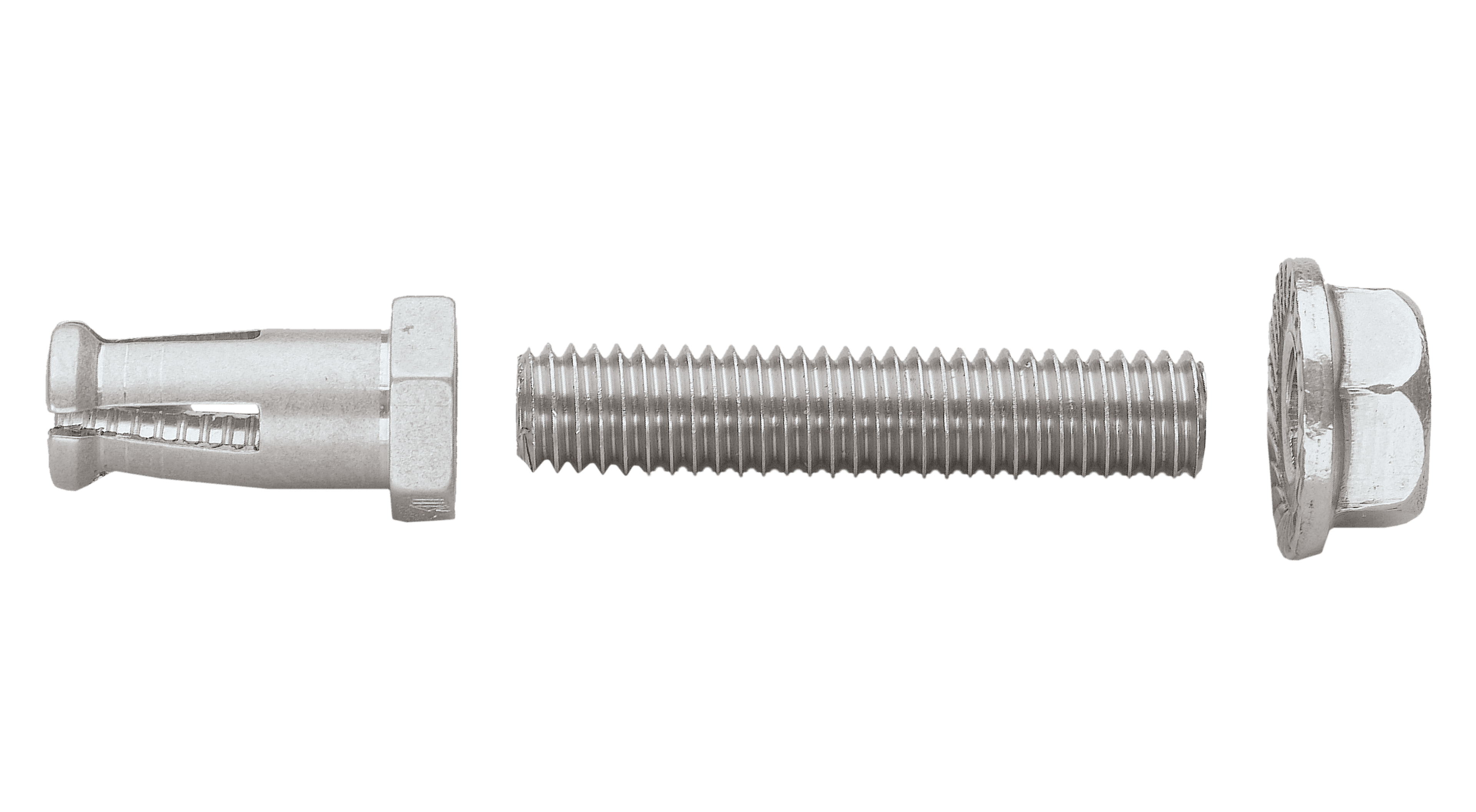

Ankerhülse und Gewindestift mit Innensechskant A4 und Mutter mit Sperrverzahnung aus Edelstahl Rostfrei in Qualität A4

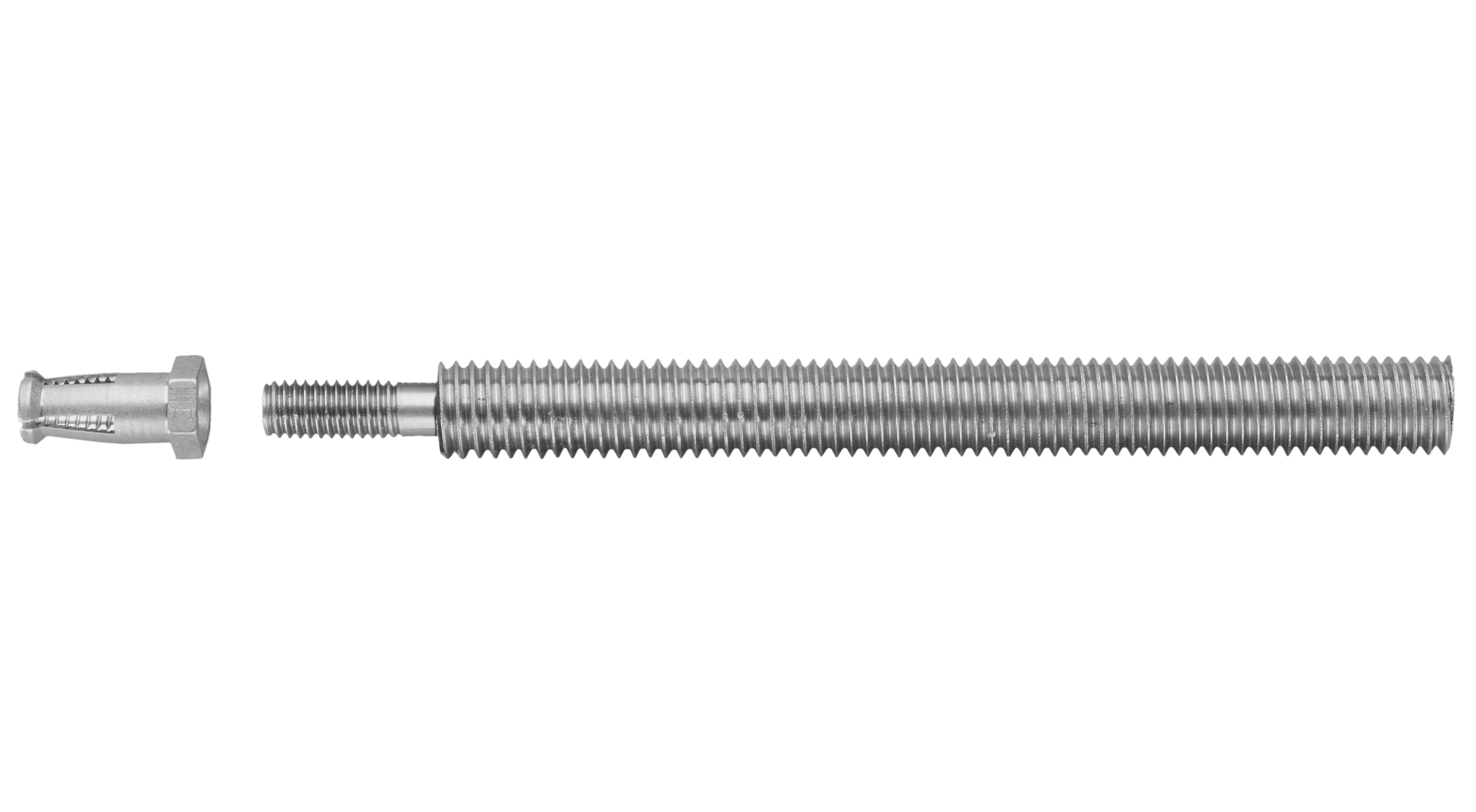

Ankerhülse und abgesetzter Gewindebolzen aus Edelstahl Rostfrei in Qualität A4

Ankerhülse und abgesetzter Gewindebolzen mit Innensechskant A4 und Mutter mit Sperrverzahnung aus Edelstahl Rostfrei in Qualität A4

Bohrhilfen und Werkzeuge

Wir haben auch das passende Zubehör.

Sicherheitshinweise

Nur die Verwendung aller zugehörigen Teile des KEIL Hinterschnittfassadensystems gewährleistet eine einwandfreie Funktion. Die wegkontrollierte Spreizung der Ankerhülse erfordert eine exakte Abstimmung der Schraubenlänge durch KEIL auf den Anker und den Plattenhalter.

Die Herstellung der Hinterschnittbohrlöcher und die Montage sollte unter Werkstattbedingungen erfolgen. Werkstattbedingungen in diesem Sinne können auch vor Ort geschaffen werden. Die Abmessungen des Hinterschnittbohrloches sind entsprechend der geltenden Vorschriften zu überwachen. Die für die Konstruktion und Anwendung zutreffenden Zulassungen, Normen, Richtlinien und einschlägigen Bestimmungen sind einzuhalten. Mit der EU-Bauproduktenverordung sind anstelle der Konformitätserklärungen Leistungserklärungen für die CE Kennzeichnung erforderlich. Neue ETAs werden zukünftig keine Informationen zur Anwendung des zugelassenen Produktes mehr enthalten. Entsprechende Anwendungsregeln und Zulassungen finden Sie unter Zulassungen.
