Wie funktioniert ein Hinterschnittanker?
Prinzip der verdeckten, formschlüssigen Befestigung von Fassadenplatten.
Das Wichtigste auf einen Blick
- Das Bohrloch wird auf der Plattenrückseite zylindrisch mit Hinterschneidung hergestellt.
- Der Hinterschnittanker wird in diesem Hinterschnitt formschlüssig gesetzt.
- Die Sichtseite der Platte bleibt frei von Befestigungspunkten.
- Bohrgeometrie, Anker, Setztiefe und Plattenmaterial müssen abgestimmt sein.
- Maßgeblich sind die jeweiligen Nachweise und Montagevorgaben.
Formschluss auf der Plattenrückseite

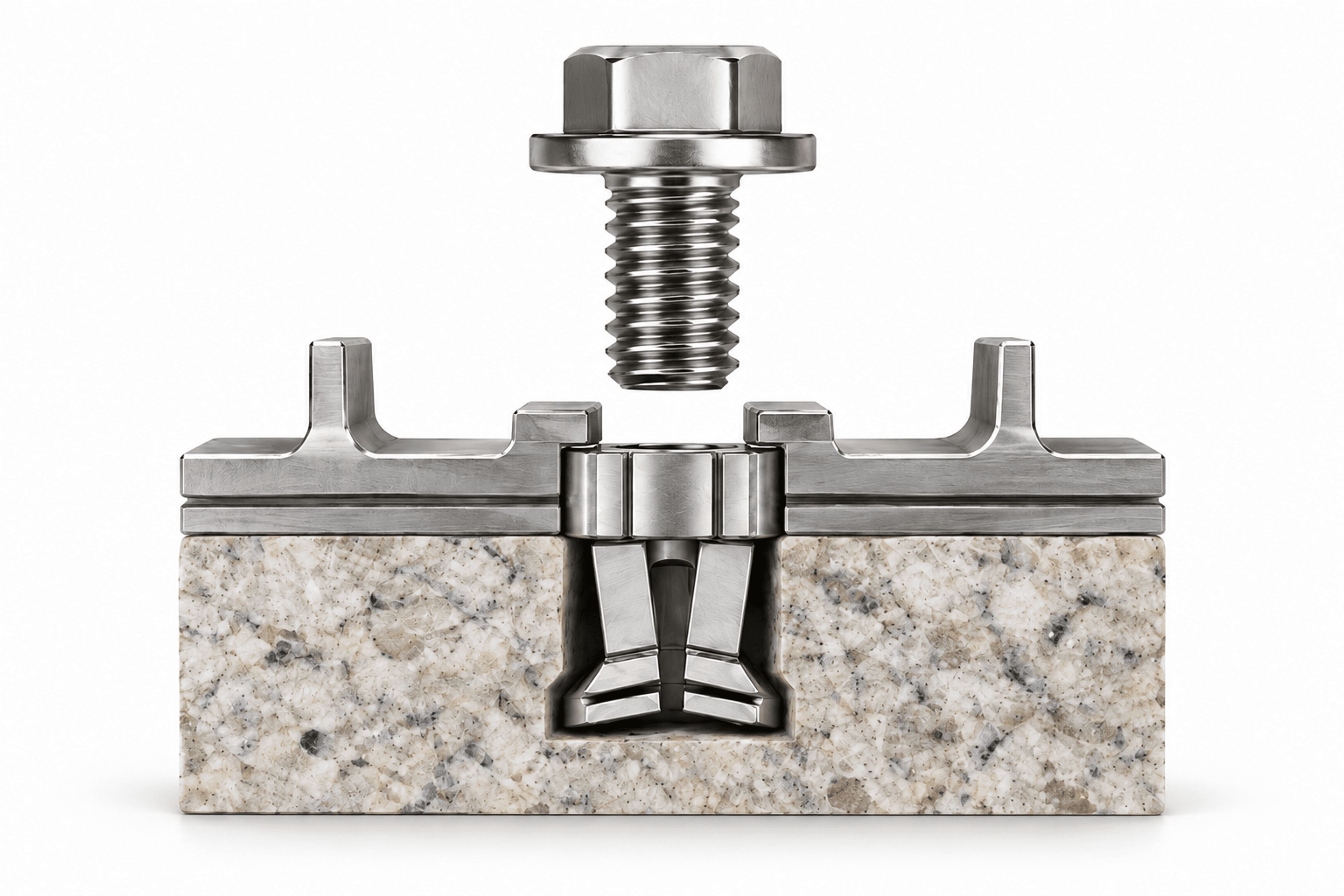

Ein Hinterschnittanker befestigt eine Fassadenplatte mechanisch über ein speziell geformtes Sackloch auf ihrer Rückseite. Das Bohrloch ist zunächst zylindrisch und wird im Bohrgrund erweitert. Beim Setzen passt sich die Ankerhülse an diese Geometrie an. So entsteht ein Formschluss: Lasten werden über die Hinterschneidung in das Plattenmaterial übertragen, ohne die Sichtseite zu durchdringen.
Vom Bohrloch zur Unterkonstruktion
An den gesetzten Anker wird ein Plattenhalter oder ein anderes Anschlusselement montiert. Darüber wird die Platte mit der Unterkonstruktion der VHF verbunden. Eigengewicht und Windbeanspruchungen gelangen somit von der Bekleidung über Anker und Plattenhalter in das Tragsystem. Die Anordnung und Anzahl der Befestigungspunkte ergeben sich aus Plattenformat, Materialkennwerten, Randabständen, Lasten und dem zugrunde liegenden Nachweis.
Beim KEIL System werden zylindrische Bohrung und Hinterschnitt mit einem abgestimmten Bohrwerkzeug hergestellt. Der KEIL Hinterschnittanker wird anschließend wegkontrolliert gesetzt. Die aufeinander abgestimmte Geometrie von Bohrloch und Anker dient der Montagesicherheit; sie ersetzt jedoch nicht die vorgeschriebene Kontrolle der Bohrlochmaße und die Beachtung der jeweiligen Zulassung oder ETA.
Planung als Systemaufgabe
Hinterschnitttechnik ist keine isolierte Einzelkomponente. Plattenmaterial, Restwandstärke, Setztiefe, Befestigungsmittel, Anschlussdetail und Unterkonstruktion müssen gemeinsam betrachtet werden. Erst diese Abstimmung schafft eine tragfähige und dauerhaft funktionsfähige verdeckte Befestigung. Abweichungen von den festgelegten Systemkomponenten oder Montageparametern müssen deshalb technisch bewertet werden.
Fazit
Der Hinterschnittanker überträgt Lasten formschlüssig aus einem rückseitigen Hinterschnittbohrloch und ermöglicht eine verdeckte Fassadenbefestigung. Seine sichere Funktion beruht auf der präzisen Abstimmung aller Systemkomponenten.
