Messkaliber
Anwendung
- Überprüfung des Hinterschnittbohrloches
- Überwachung der Standzeit der Fassadenbohrer
Einsatzmöglichkeiten
- Messkaliber passend zur Setztiefe des Hinterschnittankers.
Ausführung

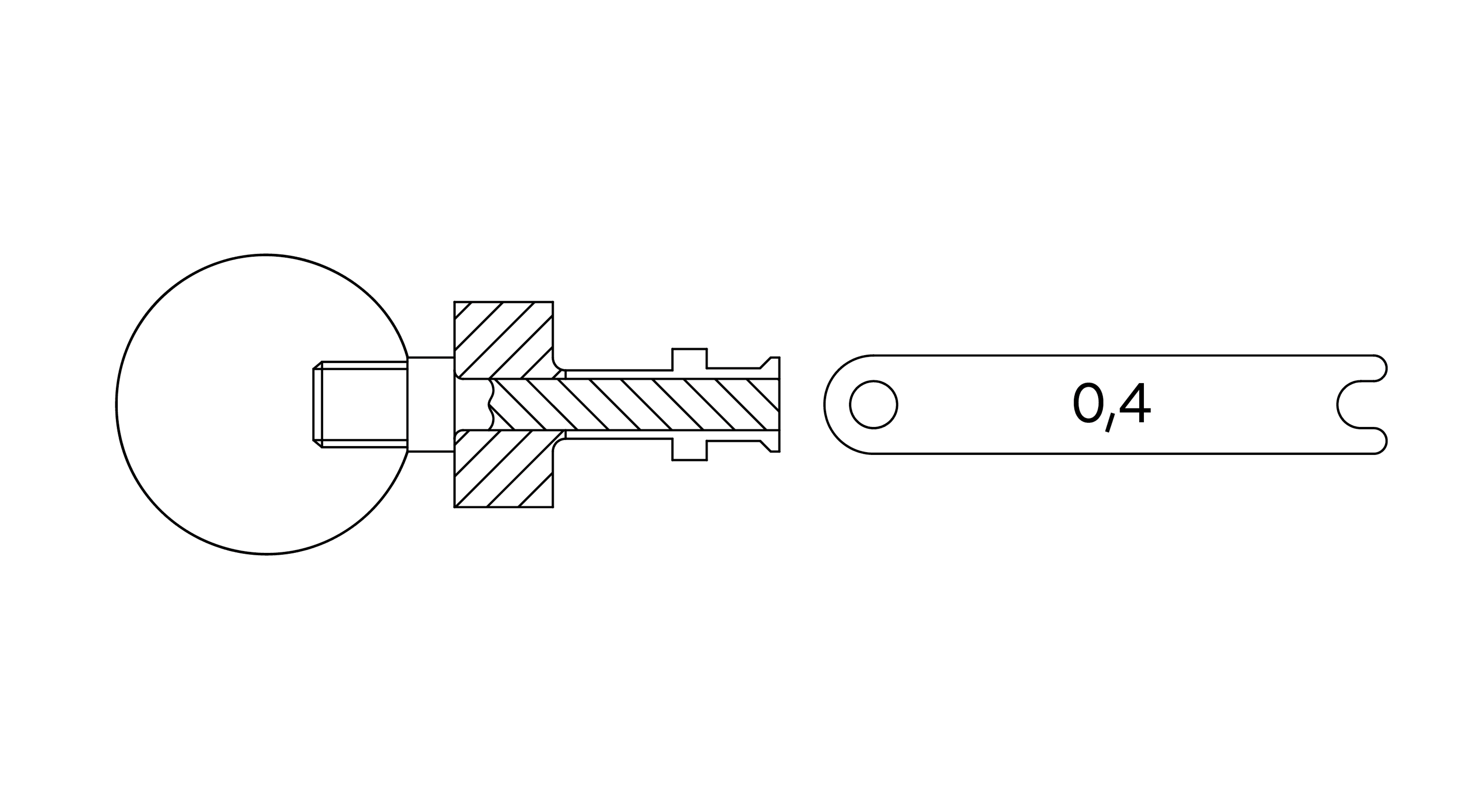

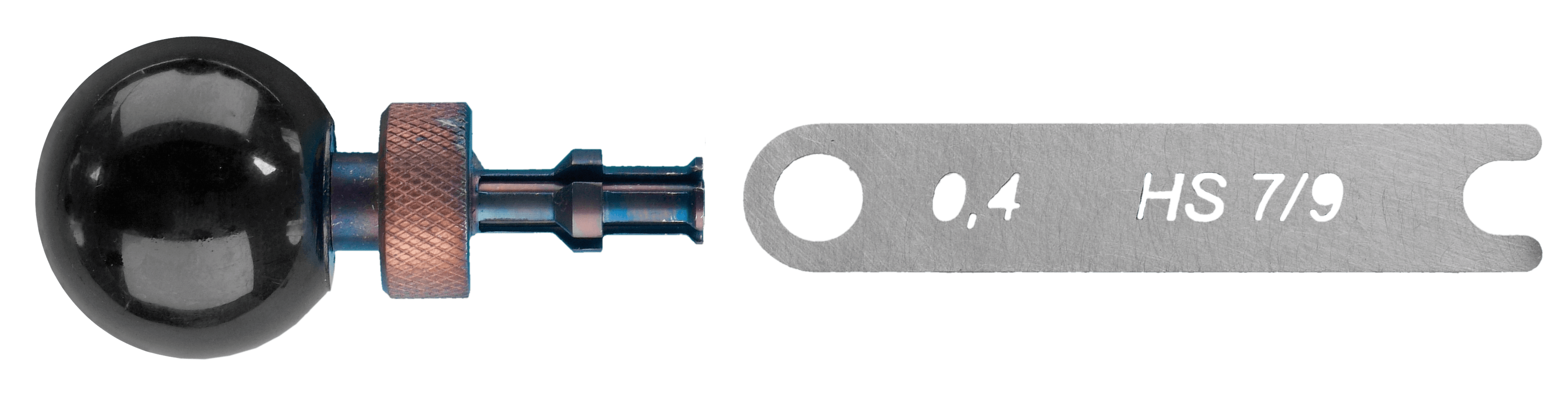

- Messkaliber mit Fühlerlehre
Bemerkung
- Beim Messen von Hinterschnittbohrungen in nicht glatten Plattenrückseiten wird die Verwendung der 3 mm dicken Scheibe mit einem 3 mm längeren Messkaliber empfohlen.
- Messkaliber für Vierkantanker
Verwendungshinweis
- Einsatz nach Prüfanweisung und gemäß Zulassung und Messkaliberinformation.
Zubehör

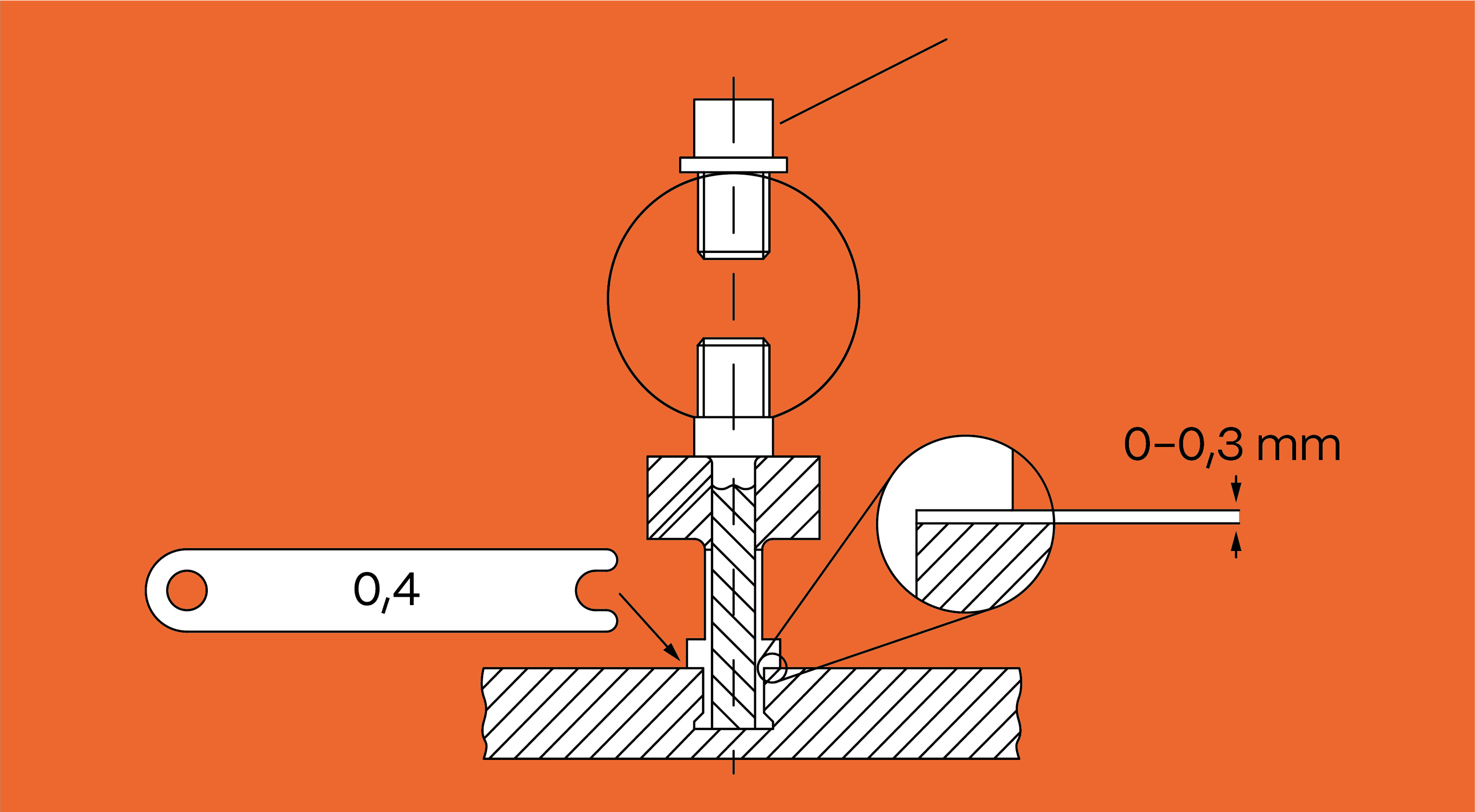

Überprüfung des Hinterschnittbohrloches
Alle wesentlichen Maße des Bohrloches werden hiermit überprüft, die Setztiefe eingestellt und die Standzeit der Fassadenbohrer überwacht. Zu jedem KEIL Hinterschnittanker gehört ein passender Messkaliber mit Messfühler.

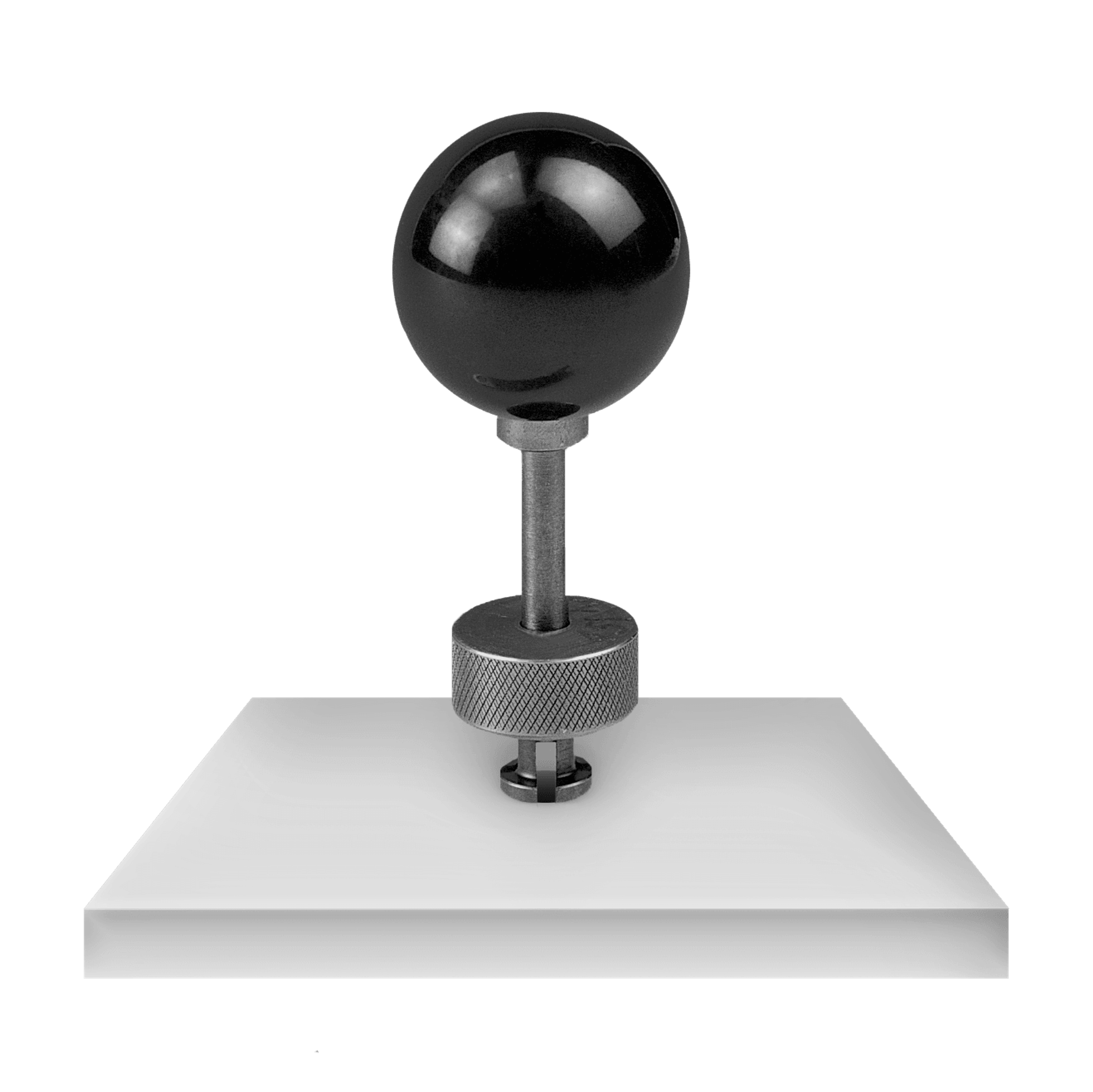

Schritt 1
Messkaliberunterteil in die Hinterschnittbohrung einsetzen.

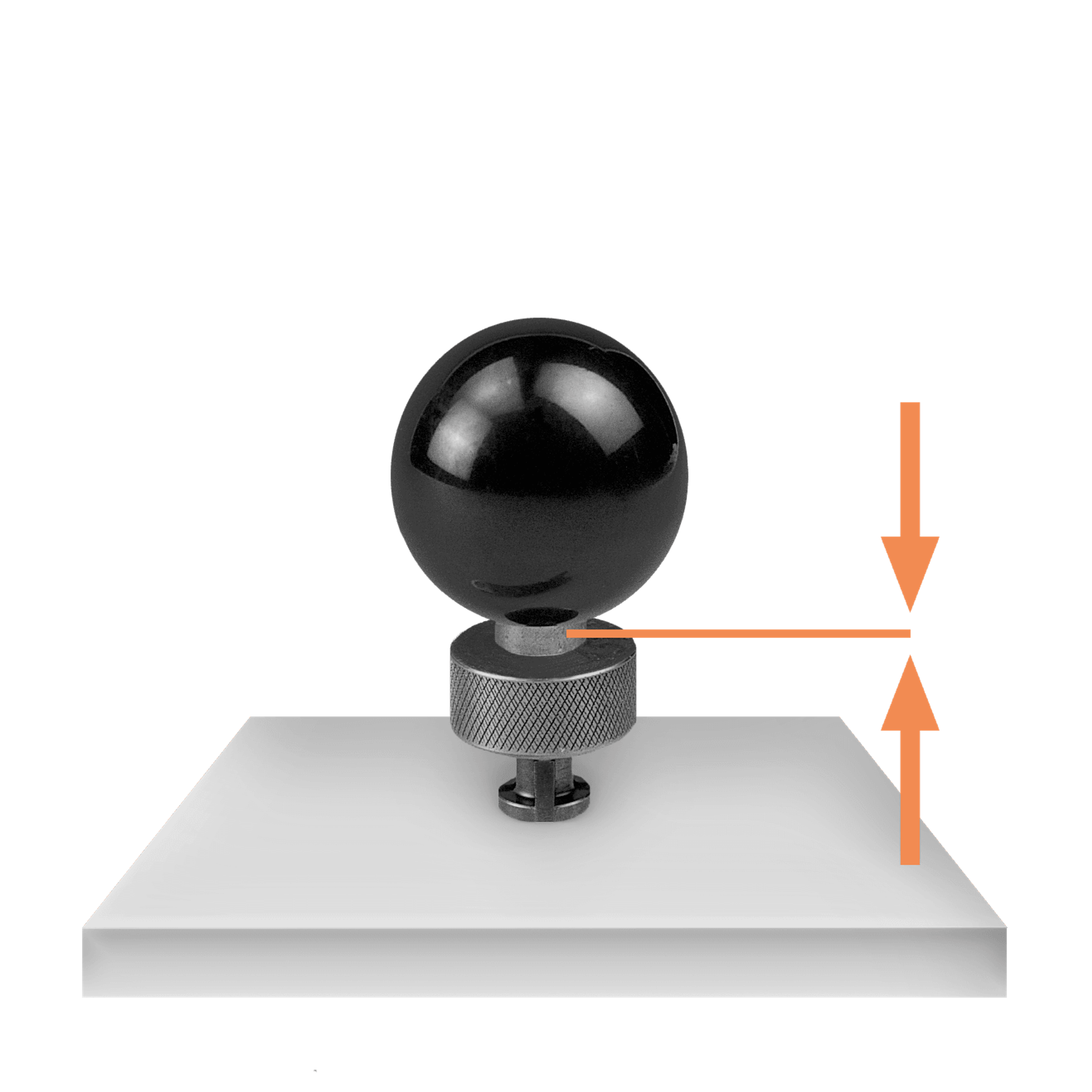

Prüfung 1
Bolzen bis auf Anschlag einschieben.

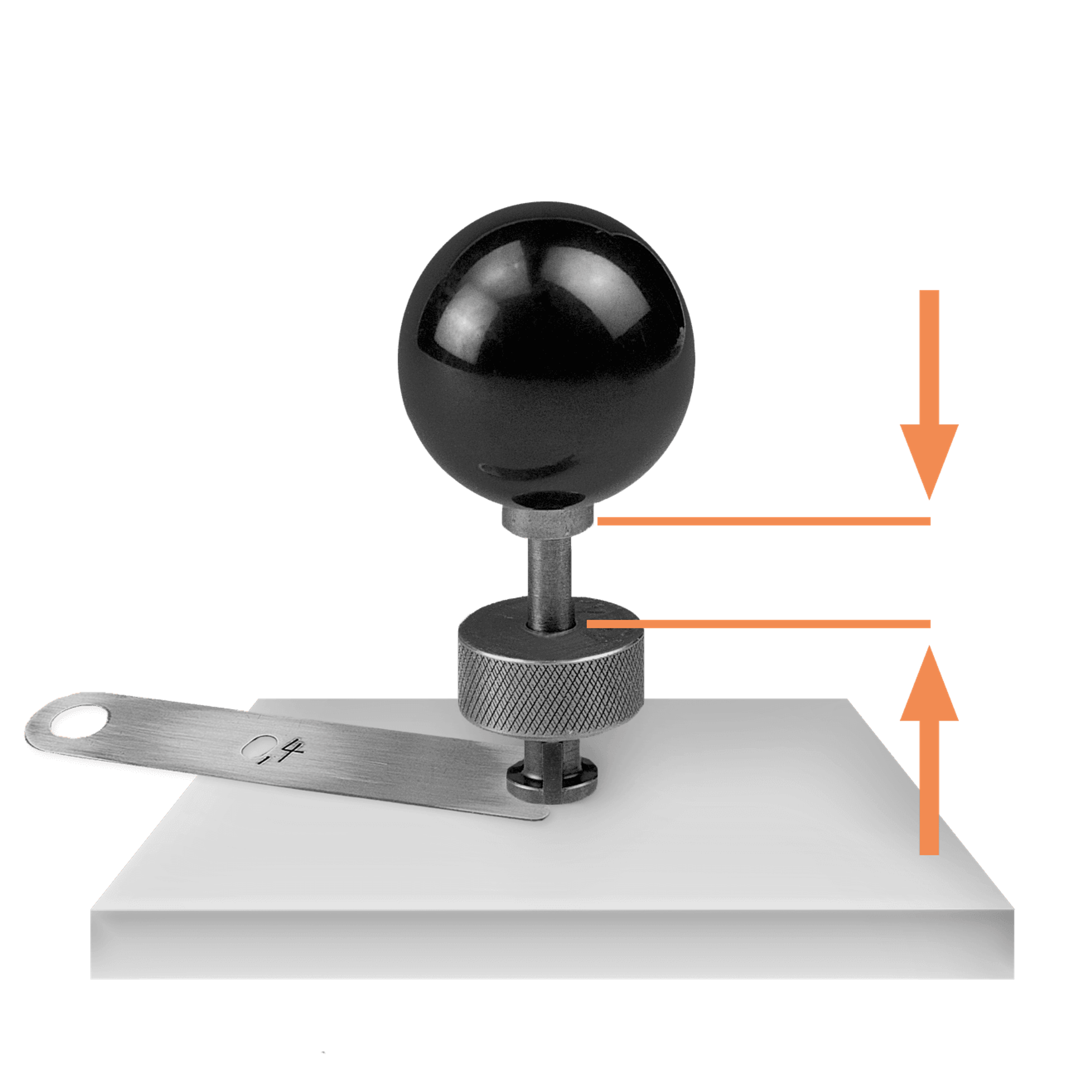

Prüfung 2
Messfühler zwischen Platte und Messkaliberunterteil schieben. Das Bohrloch ist in Ordnung, wenn sich jetzt der Bolzen nicht bis auf das Unterteil schieben lässt.
Nicht ordnungsgemäß ausgeführte Bohrungen

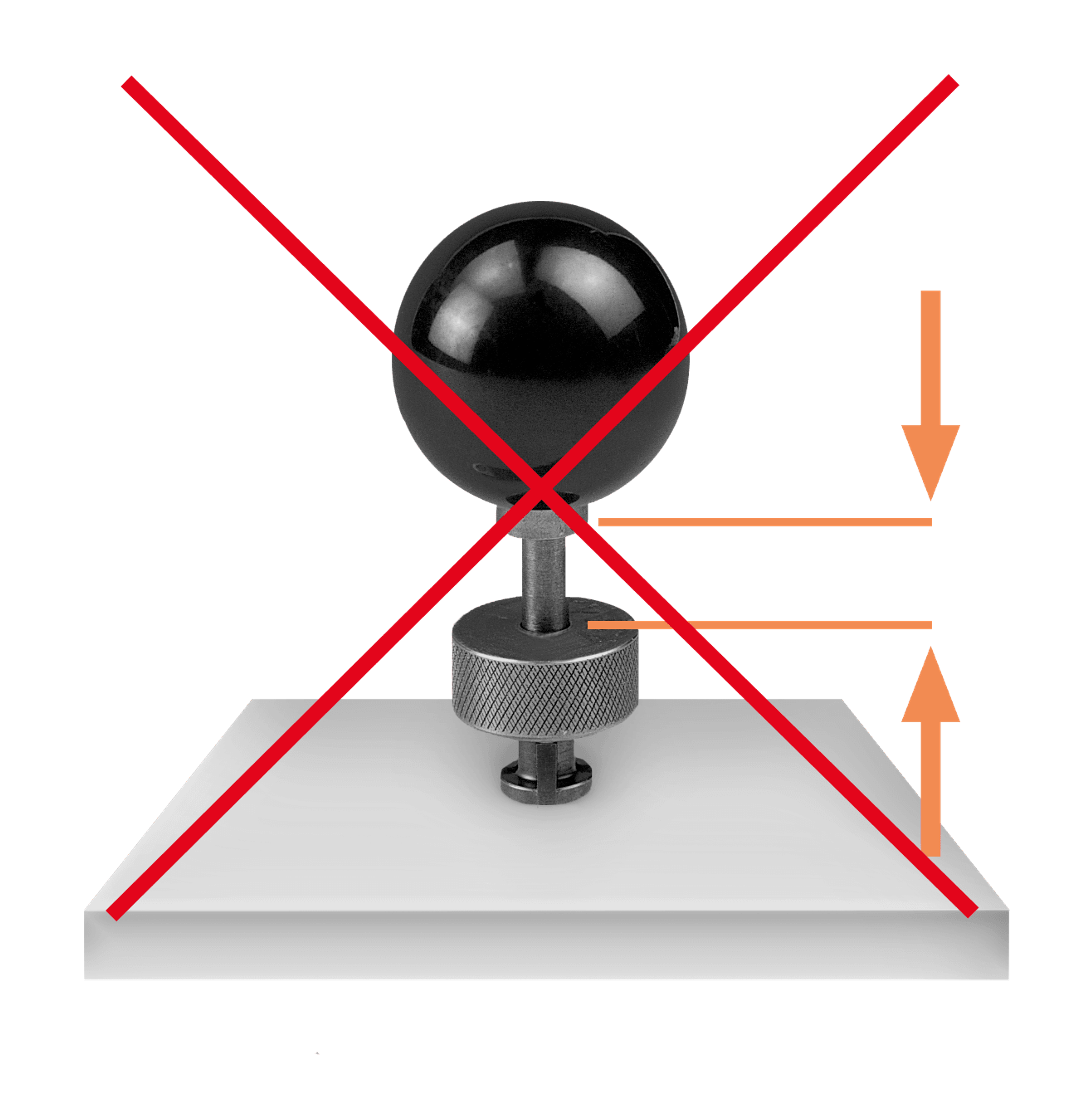

Messkaliber lässt sich trotz unterlegtem Messfühler bis zum Anschlag einschieben.
Fehler: Bohrloch nicht tief genug.

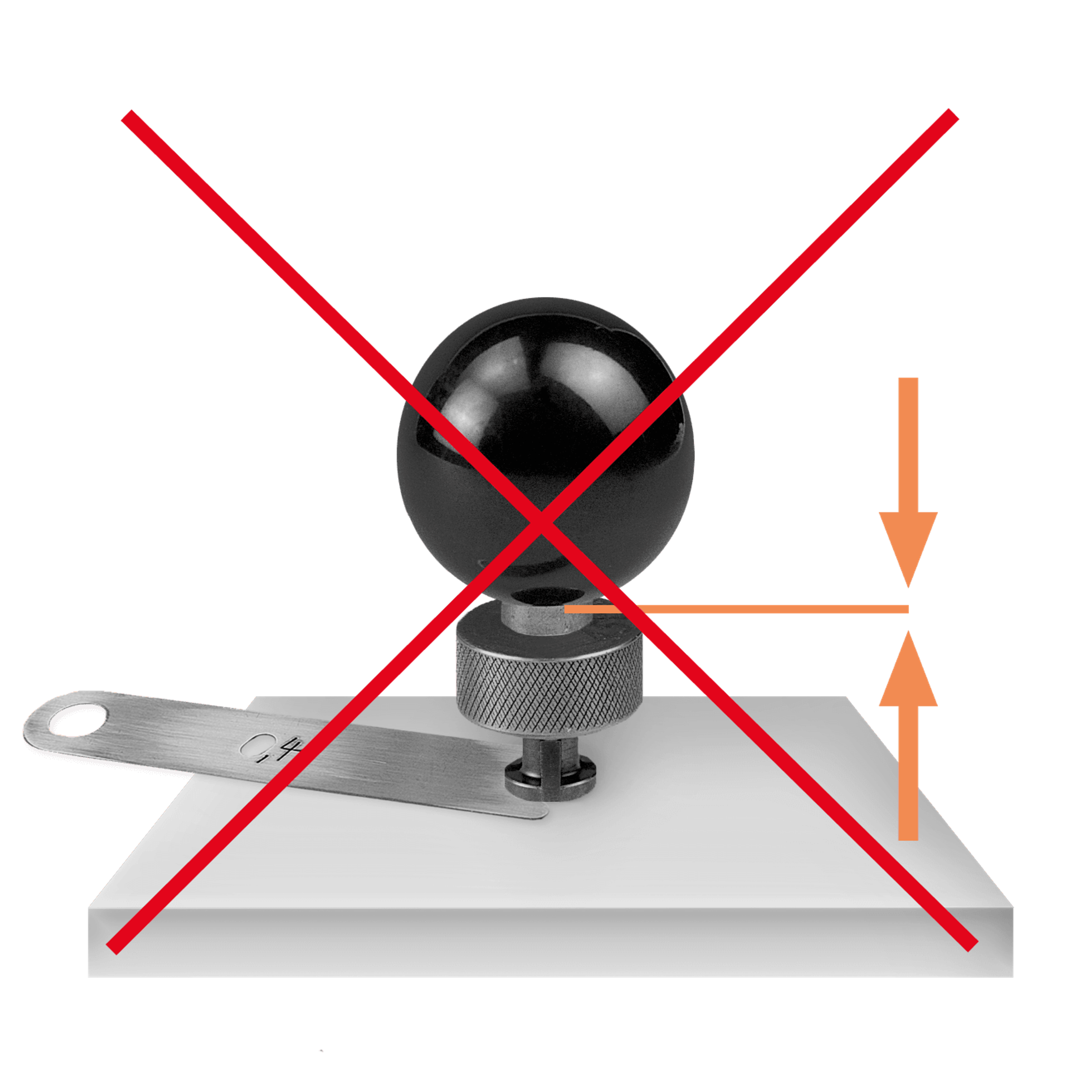

Messkaliber lässt sich ohne Messfühler nicht einschieben.
Fehler: Bohrloch zu tief oder Hinterschnitt fehlt.
Prüfung des Messkalibers (einfache und schnelle Überprüfung durch die Anwender)
- Die Überwachung des Hinterschnittdurchmessers am Messkaliber erfolgt mittels der Passbohrung im Messfühler.
- Messkaliberunterteil in die Passbohrung am Messfühler stecken.
- Bolzen bis auf Anschlag einschieben.
- Lässt sich jetzt der Messkaliber aus der Bohrung herausziehen, muss er ausgetauscht werden.
